历代Apple Watch拆解对比发现每一代都会有技术更新

智能移动终端拆解开箱图鉴 ? 2020-12-14 15:29 ? 次阅读

从前两天的文章里我们知道了,其实AppleWatch虽然外观基本都一样,但是每一代都会有技术的更新。今天我们就继续来分析,更多关于芯片方面的区别吧。

依然要说一下:文章内容由eWiseTech工程师根据自家搜库中的信息整理分析,出现的具体设备都可在eWiseTech搜库中搜索到。

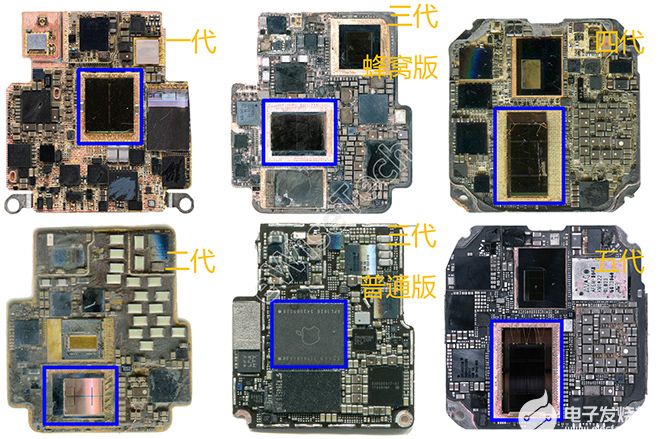

已经拆解完的五代AppleWatch中,有一点基本是没有改变的,那就是主板所使用的SIP封装。这一种封装,将所有芯片被树脂材料?;さ难涎鲜凳?。

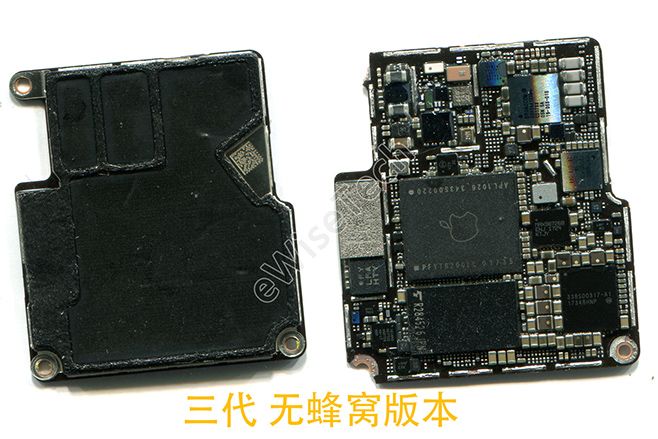

当然这也不是绝对的。蜂窝版本首次是在第三代AppleWatch中出现的。所以在第三代的蜂窝版和非蜂窝版eWiseTech都有收录。也是在AppleWatch第三代的非蜂窝版本中,我们第一次看到了普通金属屏蔽罩的使用。

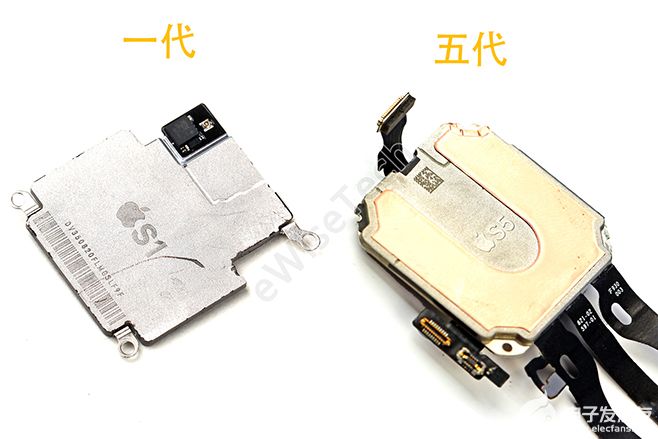

处理器其实每一代AppleWatch也都有升级。第一代中,登场的是苹果S1单核处理器,三星28纳米工艺。

第二代中的苹果S2双核处理器,性能比1代提升50%。

第三代手表中的S3双核处理器的两个版本由于主板封装的区别。内部处理器封装也不同,蜂窝版本的封装与之前一致,但是非蜂窝版S3处理器为常规塑封BGA封装。S3处理器在芯片面积上与S2处理器接近,对比S1处理器大大减小,功耗降低,效能提升。

而在第四代和第五代中,处理器依然分别被定为S4/S5,但从我们对芯片本身分析后的结果来看,两颗芯片仅在处理器频率做了提升。但是相比前三代,这两代使用的64位双核处理器,功耗更低更省电。


AppleWatch手表在无线连接和射频上也是有着逐代更新的。第一代开始,AppleWatch支持WiFi2.4G无线、蓝牙4.0。选用的是博通BCM43342MKWBG芯片。

在第二代时,开始内置GPS功能,除了WiFi蓝牙功能的博通BCM43430外,还新增了一颗博通BCM47734GPS定位芯片。

第三代AppleWatch,首次使用苹果W2无线芯片支持2.4G无线和蓝牙4.2功能,内置GPS定位芯片。在蜂窝版中,首次使用上了E-SIM芯片,实现手表与手机单独通话功能。这颗E-SIM芯片,厂商选择的是意法半导体。另外,还有一颗高通的基带芯片。

第四和第五代AppleWatch同为蜂窝版,使用的E-SIM芯片与第三代的相同,但芯片位置不同,三代和四代的E-SIM芯片放置在主板背面,第五代则是直接塑封在SIP封装内。无线芯片也升级到了W3,支持2.4G无线和蓝牙5.0功能?;酒泊痈咄ǜ奈?a href='http://www.rzbessbxxw.cn/tags/intel/' target='_blank' class='arckwlink_hide'>INTEL。

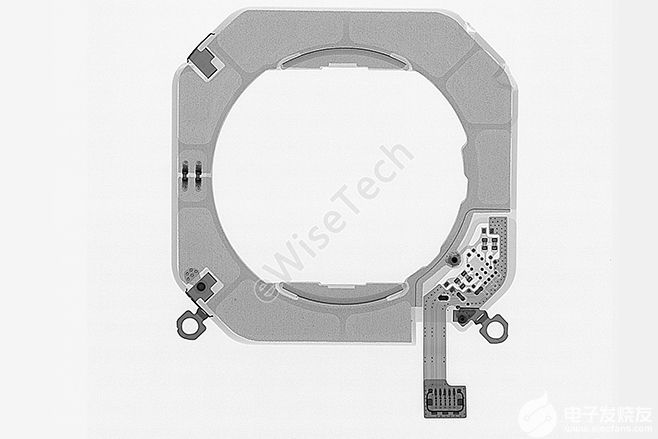

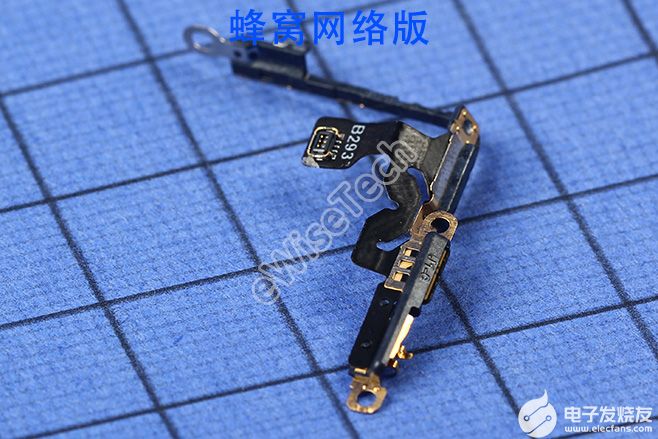

在天线方面,最具有代表性的就是第三代AppleWatch蜂窝版与非蜂窝版中的天线???。两款的天线??橥耆灰谎?,与主板的连接方式也是各有不同。蜂窝版本天线是直接通过BTB接口连接到主板上。而非蜂窝版是锡焊在主板上的一根软板再通过接口固定。


而在之后的四代和五代上,由于底盖的改变,在底壳与中框之间直接增加了一个用于蜂窝网络的金属主天线。


其实可以发现AppleWatch每一代外观设计基本都一致,但是具体的产品尺寸和厚度略有差异。从第三代开始,为了区别蜂窝版,表冠处会使用醒目的红色作为区分标识。

而在前三代手表内,黏胶使用率较高,但是组件??榛?/u>程度不高。第四,第五代的差异性最小,外观和内部几乎都一样,??榛杓剖褂寐视性龆?。

但是电池容量在续航时间基本保持不变的情况下,其实每一代都有所降低,第五代开始使用铝壳封装,增加安全性。

那之前的项目就整理到这里了,小E知道,很多人其实更想看最新款的AppleWatchSE以及AppleWatchSeries6的拆解分析。也想要了解这两款和之前的相比又有哪些不同之处。具体的拆解文章将在最近发布哦。其实两款产品都已经上架eWiseTech搜库了。等不及的小伙伴可以提前前往官网查看哦。

最新款的AppleWatch即将登陆eWisetech搜库咯!

AppleWatchSeries6

AppleWatchSE
