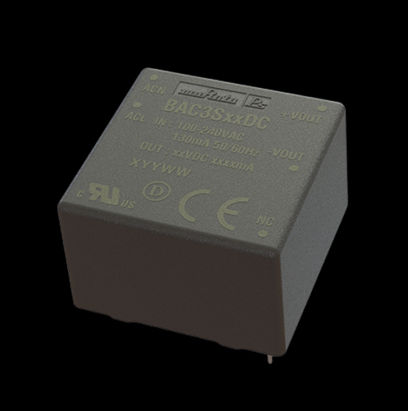

Murata BAC3S隔离式3W稳压单输出交流/直流转换器

39度创意研究所 ? 2020-12-14 16:56 ? 次阅读

Murata BAC3S隔离式3W稳压单输出交流/直流转换器的工作温度范围为-40°C至+65°C,工作温度高达+85°C(带降额),输入电压为交流或直流。这些元件具有85VAC至264VAC/120VDC至370VDC宽输入电压范围,5V、12V和24V单稳压输出。小尺寸,符合EMC B类标准,无需任何外部元件。这些交流/直流转换器适合用于具有1个MOPP和2个MOOP的医疗应用。BAC3S隔离式3W稳压单输出交流/直流转换器在低负载时具有高效率和低空载功耗,支持待机模式运行,用于工业、医疗、自动化、物联网以及家庭和家居自动化等应用。

特性

  • 通过UL62368-1认证
  • 通过EN62368-1认证
  • 过流?;?/li>
  • 连续、自动恢复短路?;?/li>
  • 一次侧稳压
  • 符合EMC B类标准,无需外部元件
  • 无需外部元件
  • 1年保质期

应用

  • 工业
  • 医疗
  • 自动化
  • 物联网
  • 家用和家居自动化

规范

  • 宽输入电压范围:85VAC至264VAC/120VDC至370VDC
  • 工作温度范围:-40°C至85°C
  • 4.25kVAC隔离“耐压测试”
  • 5V、12V和24V单稳压输出
  • 隔离电容:45pF
  • 输出电流范围:0.125A至0.6A
  • 输入频率范围:47Hz至63Hz
  • 开关频率:64kHz
  • 输入漏电流:25μA
  • 隔离电阻:100MΩ
