基于Arduino Nano开发板的LED滚动条

39度创意研究所 ? 2020-12-13 12:01 ? 次阅读

今天,我们将制作一个LED滚动条。通过使用一块控制板,轻松实现十个LED灯带以不同的效果进行闪烁。

所需的组件

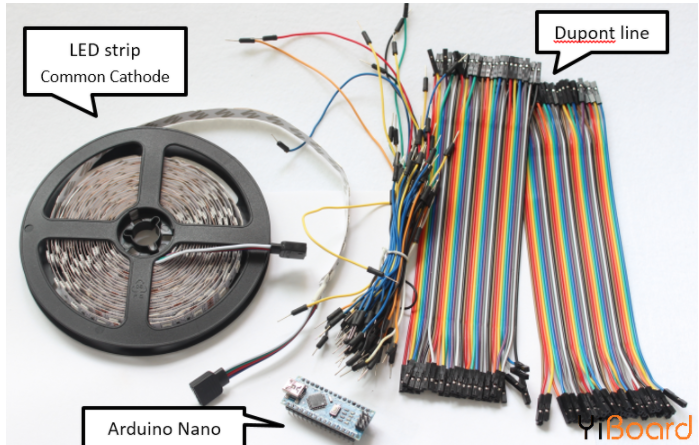

本文只需以下组件:LED灯带、Arduino Nano开发板、杜邦线和控制板



第1步)

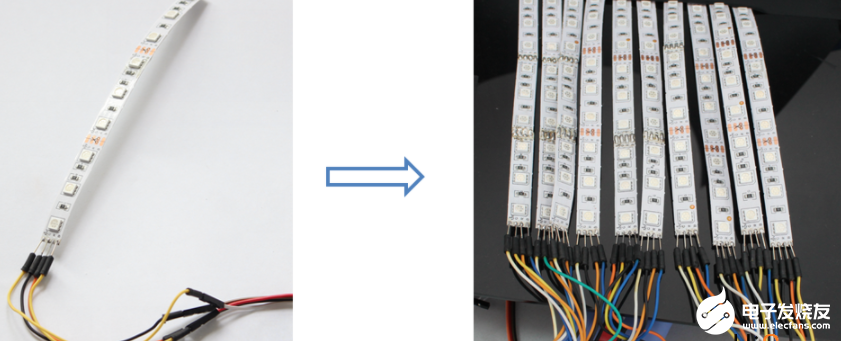

将LED灯条切成10个,每个LED任意数量,然后在LED灯条的接口焊接导线。在这里,我更喜欢使用杜邦线进行连接。


第2步)设计

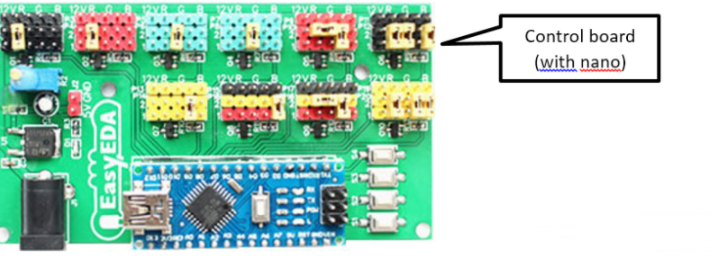

制作一个控制板??刂瓢迨强刂芁ED灯条闪烁的样式。使用Arduino Nano以及键盘,我们可以控制LED灯条显示不同的图案。

步骤2.1)设计原理图

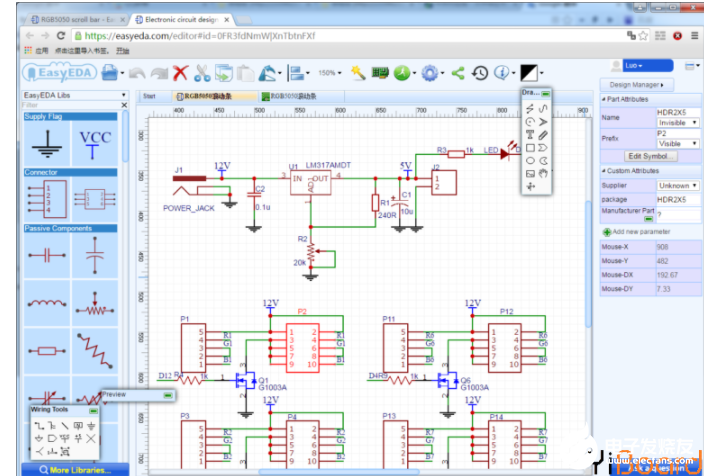

EasyEDA是一个免费的EDA工具套件,它包括原理图编辑器、PCB布局,它集成了大量的元件库,因此您可以轻松地找到所需的零件。如下图所示。


注意:LED灯条的电压为12 V,但Nano供电电压为5V。请记住要添加一个电源调节器,例如AMS1117-5.0。

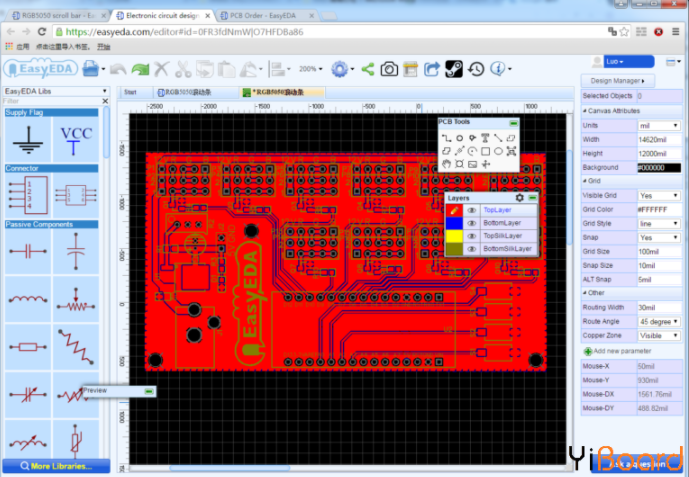

步骤2.2)PCB布局


步骤2.3)制作示例

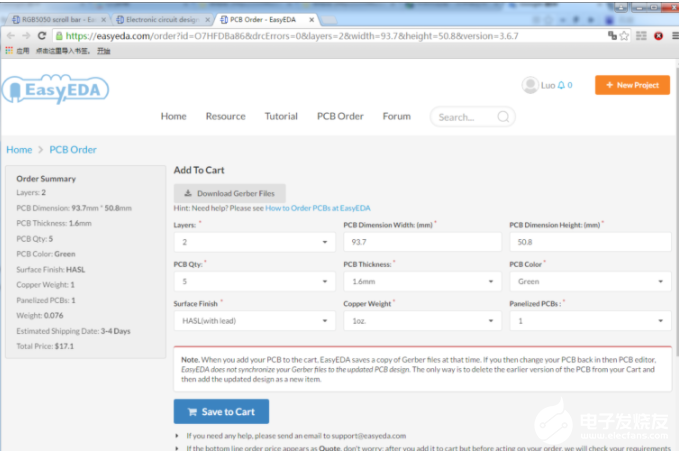

完成PCB设计之后,您可以单击上面的Fabrication输出图标。然后,您将进入下载gerber文件的页面并制作示例,并且需要填写一些信息,例如PCB的厚度、颜色、板的数量。接下来,将其添加到购物车中,并在付款后完成。

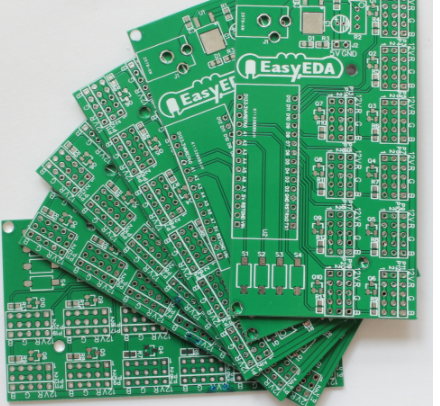

步骤2.4)交付PCB

PCB非常棒!


步骤2.5)焊接

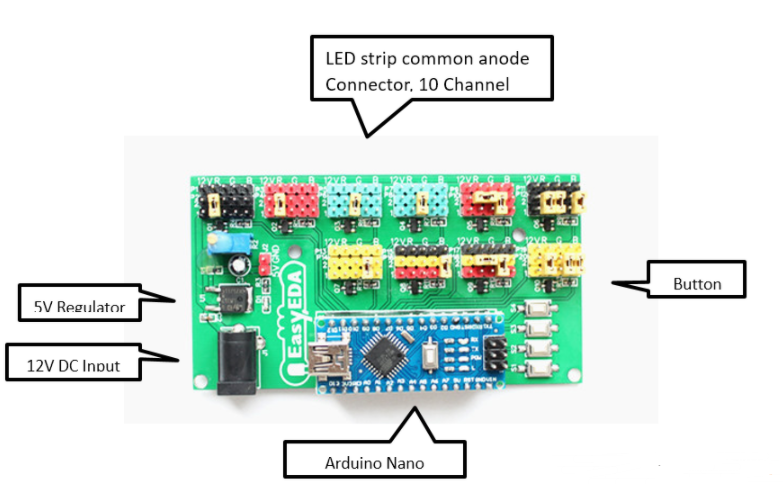

制作控制板非常容易。如下图所示,一旦焊接好组件,就完成了工作。


第3步)连接

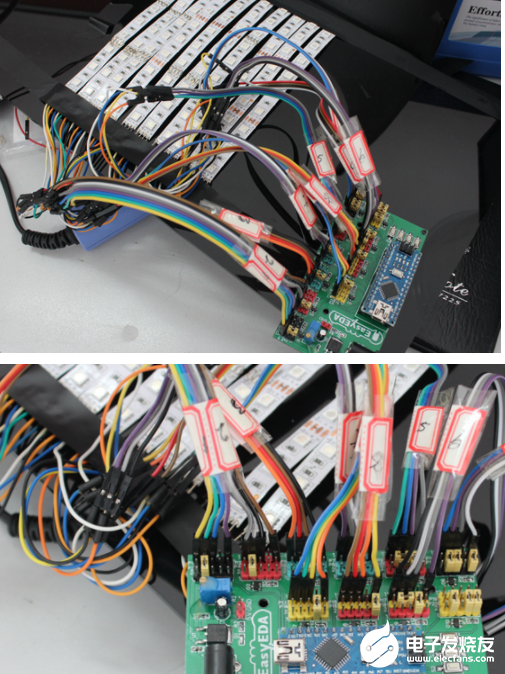

将LED灯条连接到控制板上,同时注意端子的正负极,如下图所示

第4步)下载程序

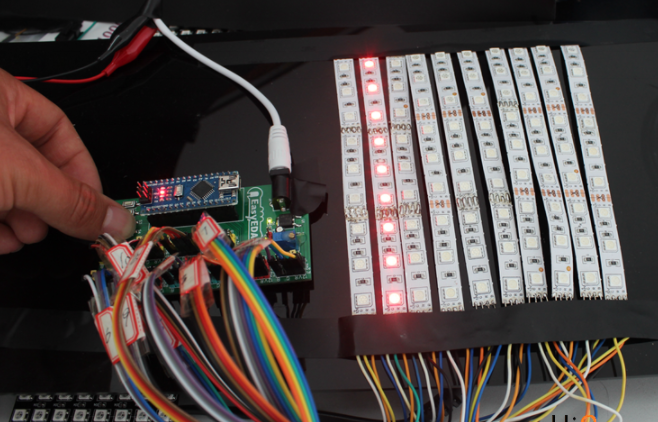

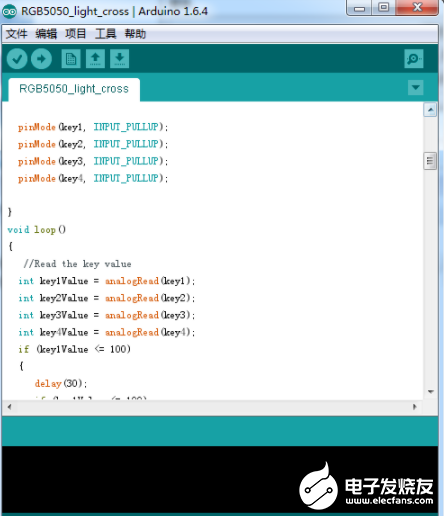

将其连接到12 V电源,在Arduino Nano上下载一个程序并运行,按下按钮打开闪烁开关

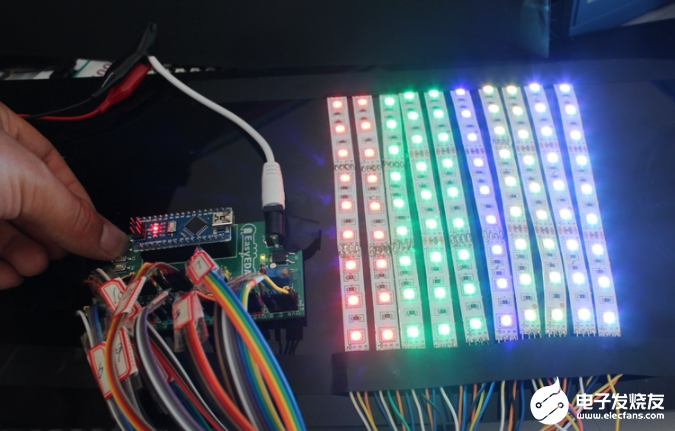

现在我完成了滚动条,还可以编写一个程序来按照自己的想法制作LED灯条闪烁的方式
